Автоматическая система слежения за положением сварочного инструмента с датчиком контактного типа серии ED-ST известных торговых марок

Автоматическая система ED-ST предназначена для автоматического слежения за положением сварочного инструмента в пространстве относительно заданной поверхности или трассы, обусловленной технологическими задачами.

Используется для ориентирования сварочной головки (горелки) в пространстве относительно сварного шва.

Использование системы ED-ST позволяет повысить стабильность и качество сварки.

Автоматическая система слежения за положением сварочного инструмента с датчиком контактного типа серии ED-ST предложена в продажу в Волгограде компанией «Сварочные технологии» по выгодным ценам. Мы специализируемся на поставках такой продукции уже давно и можем предложить наиболее выгодные варианты.

Применяется в составе сварочных центров, на сварочных колоннах в комплекте с автоматическими головками для сварки под флюсом, либо с горелками для сварки в защитных газах.

Эти системы отличаются простотой в эксплуатации, надежностью, высокой скоростью реагирования на изменение
положения сварочной горелки.

СТРУКТУРА И КОМПОНЕНТЫ

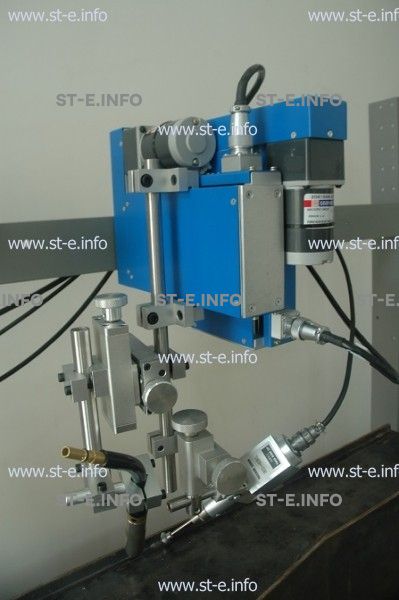

В состав автоматической системы ED-ST входит: основной блок, блок управления, моторизованные слайдеры (в зависимости от назначения в комплект может входить один или два слайдера), датчик-щуп с кронштейном крепления, соединительные
кабели. Опционально система может комплектоваться выносным пультом управления.

Принцип действия системы заключается в следующем: сигнал смещения от датчика-щупа передается на основной блок, обрабатывается контроллером блока, после чего формируется управляющая команда на электропривод моторизованного
слайдера, который в свою очередь отрабатывает движение слайдера в нужном направлении на расчетное расстояние.

Для систем слежения используются две модели датчиков-щупов.

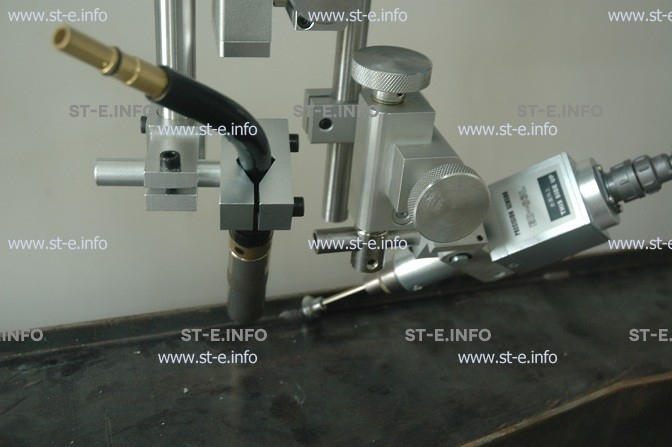

К первой модели относится двухплоскостной датчик-щуп (Рис.1). Этот датчик имеет два сенсора, расположенных в двух перпендикулярных плоскостях. Смещение щупа от нейтрального положения (вверх-вниз, влево-вправо) фиксируется соответствующими сенсорами. Может применяться при различных типах сварки: внахлест, встык, в угол и т.п. Различные наконечники щупа, такие как грибовидный, Y-образный, роликовый и т.д., могут применяться при сварке различных заготовок и деталей.

Ко второй модели относится одноплоскостной датчик-щуп (Рис.2). В нем используется один сенсор, который фиксирует только отклонение влево-вправо (или вверх-вниз). Обычно применяется при сварке заготовок, в которых основное смещение происходит в одной плоскости, например, при сварке труб и тел вращения. Его бывает вполне достаточно, чтобы отслеживать овальность труб.
Если использовать одновременно два одноплоскостных датчика, это также может применяться при различных типах сварки: внахлест, встык, в угол и т.п.

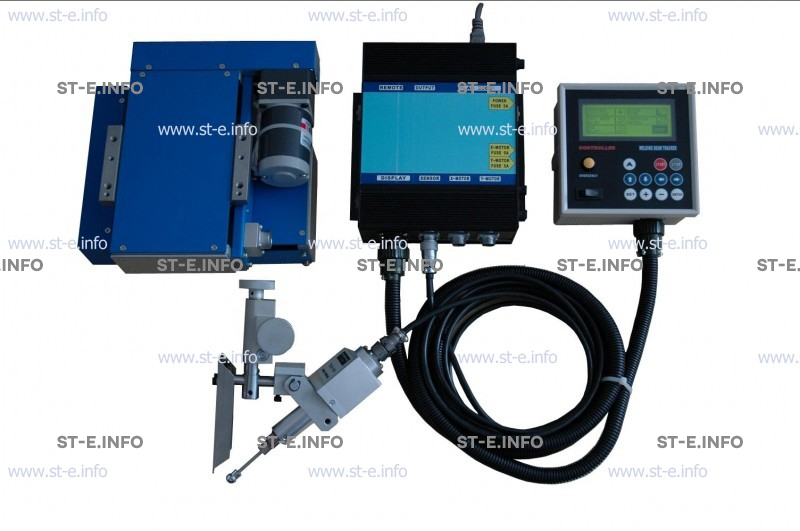

Комплект поставки:

- Блок управления;
- Моторизированный слайдер (Ось Х и Ось Y);
- Пульт ДУ;
- Кронштейн и датчик (форма зависит от задах Покупателя);

Контроллер (см. диаграмму 2): использование новейшего процессора в качестве основной части и
сборка с защитой от помех.
Эфективный и надеженый.
Он имеет дружественный человеко-компьютерный интерфейс, легкие сенсорные клавиши со сроком
службы 100 тыс. раз и графическим ЖК-дисплеем, что значительно упрощает работу,
постановку задачи и контроль.
Возможно оснащение проводными или беспроводными пультами управления, допольнительные пульты ДУ
являются дополнительным оборудованием и в комплект не входят.
Как и другие наши продукты, этот контроллер имеет функцию дистанционного управления через
RS232 и RS485 (если эта опция необходима то предупредите об этом до заказа).
