Лента для разметки труб 128mm*2130mm GOLD PREMIUM

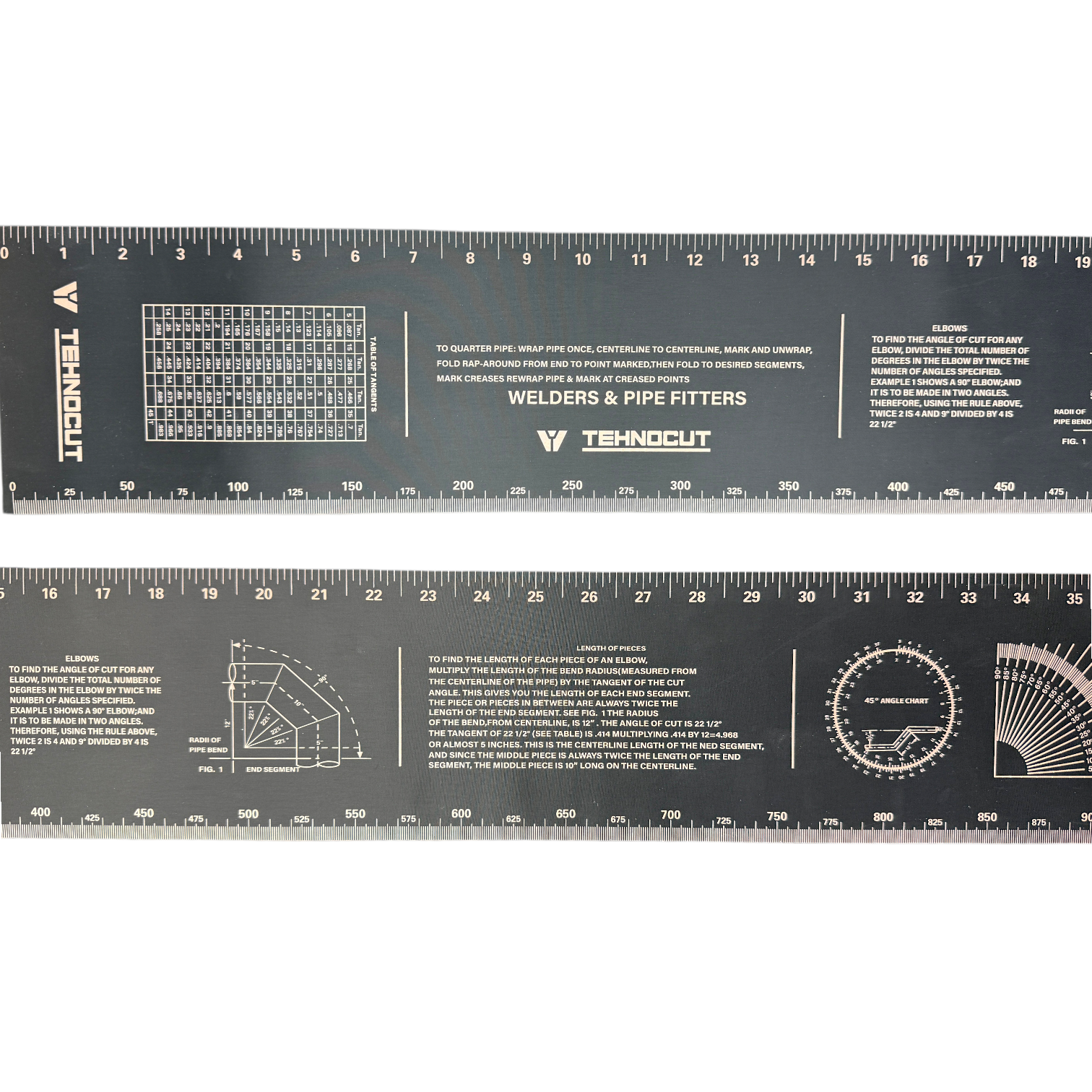

Что нанесено на ленте:

1. Измерительная шкала
   – миллиметры/сантиметры, дюймы. Позволяет мерить длину по дуге (окружность) и вдоль оси.

2. Прямой кромочный ориентир
   – идеально ровный край ленты, которым чертят линию вокруг трубы. Толщина 0,8 мм делает край стабильным как у линейки.

3. Угловая разметка (протрактор)
   – отметки 0–90° для быстрой разметки косых резов, седёл и ответвлений.

4. Таблица “окружность ↔ диаметр”
   – чтобы мгновенно получить диаметр D из окружности C (D = C/π) без вычислений; часто с типоразмерами труб DN/NPS.

5. Служебные пометки
   – поле для подписи/марки партии, направление намотки, пиктограммы ухода.

Как это работает?

Лента гибкая, но упругая. Когда вы оборачиваете её вокруг трубы и совмещаете метки, край ленты образует идеально ровную окружность. Любая линия, проведённая вдоль кромки, будет:

• перпендикулярна оси трубы (для прямого реза), или

• заданной под углом (если вы используете угловую шкалу).

Благодаря толщине 0,8 мм лента служит как гибкий шаблон/линейка, не “ломается” на неровностях и не заламывается. Термостойкость до 177 °C позволяет работать рядом с тёплой заготовкой, у сварочного поста.

Что можно делать?

1) Прямой (перпендикулярный) рез по трубе

• Оберните ленту вокруг трубы, совместите начало/метку, убедитесь, что кромки совпали по одной линии.

• Проведите риску вдоль кромки мылом/мелом/маркером.

• Получаете ровную линию по окружности — точный квадратный рез.

2) Косой (угловой) рез: 30°, 45°, 60°

• Выставьте нужный угол по угловой шкале, зафиксируйте положение ленты на трубе.

• Обведите кромку — это построение линии реза под углом к оси трубы (для отводов, колен).

3) Разметка “седла” для врезки (тройник/ответвление)

• По таблице подберите диаметр основной и ответвляемой трубы.

• Наметьте осевую линию, затем оберните ленту и постройте контур по шаблону/угловым меткам.

• Получается контур “рыбьего рта” (fishmouth) под сварку с минимальным зазором.

4) Вывод осевых/центровых линий

• Сравнивайте метки при разных положениях ленты, чтобы перенести центровую риску вокруг трубы или построить параллельные линии.

5) Быстрый контроль диаметра и овальности

• Измерьте окружность C по шкале на ленте → диаметр D = C/π (или смотрите в таблицу).

• Сверьте показания в нескольких положениях. Разница покажет овальность (насколько труба «не круглая»).

6) Повторение шаблонов и серийная разметка

• Лента держит форму; можно перенести один и тот же контур на десятки труб, сохраняя повторяемость.

7) Разметка отверстий, патрубков, площадок

• Используя шкалу вдоль оси, легко отмерять отступы, шаги под болты/хомуты, окна под лючки и т. д.

Пошаговые инструкции

А. Квадратный рез

1. Очистите трубу от окалины/масла.

2. Оберните ленту, совместите кромки.

3. Проведите линию по кромке, поверните трубу и проверьте совпадение метки.

4. Режьте по линии.

Б. 45-градусный отвод

1. Отметьте осевую линию на трубе.

2. Совместите ноль угловой шкалы с осью, выставьте 45°.

3. Обведите кромку — получите линию косого реза.

В. “Седло” под тройник

1. Отметьте центр врезки и ось.

2. По таблице/шкале постройте контур седла (серия рисок по угловым отметкам), соедините их плавной линией по кромке.

3. Вырежьте, подгоните, проверьте зазор, сварите.

Полезные формулы и подсказки

• Диаметр из окружности: D = C / π (π ≈ 3,1416).

• Овальность: (Dmax − Dmin) / Dnom × 100 % — держите в допуске по ТУ.

• Для точной разметки используйте мыльный карандаш либо маркер для металла; для тонкой риски — кернер/царапалку.

• Для серийных работ отметьте на ленте свои реперные точки (скотч/маркер) — ускорит повтор.

Уход и хранение

• Не перегибайте ленту на острых кромках; храните в скатанном виде в штатной пластиковой тубе.

• Протирайте от масла/пыли мягкой ветошью со спиртом или нейтральным очистителем.

• Держите вдали от открытого пламени и искр, хотя материал выдерживает до 177 °C.

Что это даёт на практике

• Экономия времени на разметке 30–70 %.

• Снижение брака из-за неровной линии и неправильного угла.

• Повторяемость геометрии при серийном производстве.

• Универсальность: одна лента закрывает диапазон диаметров ~100–2130 мм (по вашей спецификации).
