Кабель соединительный лазерной горелки SUP23T L-10 метров. тип 3, артикул: Т-10М

Кабель соединительный для лазерной горелки SUP23T, L-10 м, тип 3

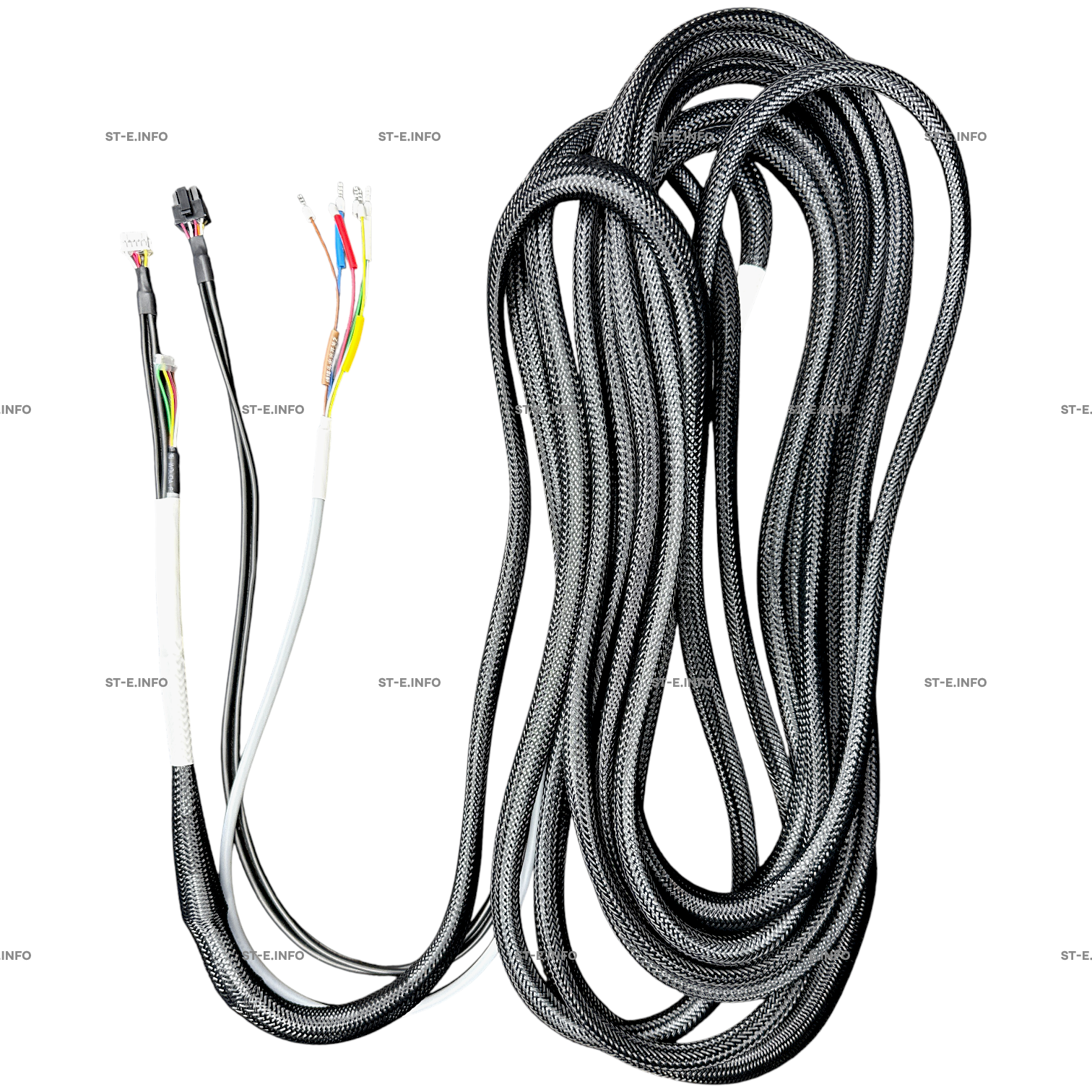

Соединительный кабель тип 3 предназначен для подключения ручной лазерной горелки SUP23T к источнику волоконного лазера и блоку управления станка лазерной сварки/очистки. Длина кабеля — 10 метров, чего достаточно для комфортной работы оператора вокруг рабочего стола и крупногабаритных изделий.

Линейка кабелей SUP23T включает три модификации одного и того же шланг-пакета (тип 1, тип 2 и тип 3).
Все варианты имеют одинаковую длину, количество жил и электрическую схему — различается только набор разъёмов со стороны аппарата, чтобы кабель можно было сразу подключить к оборудованию разных производителей.

Чем отличается кабель тип 3

У типа 3 нет круглых разъёмов.

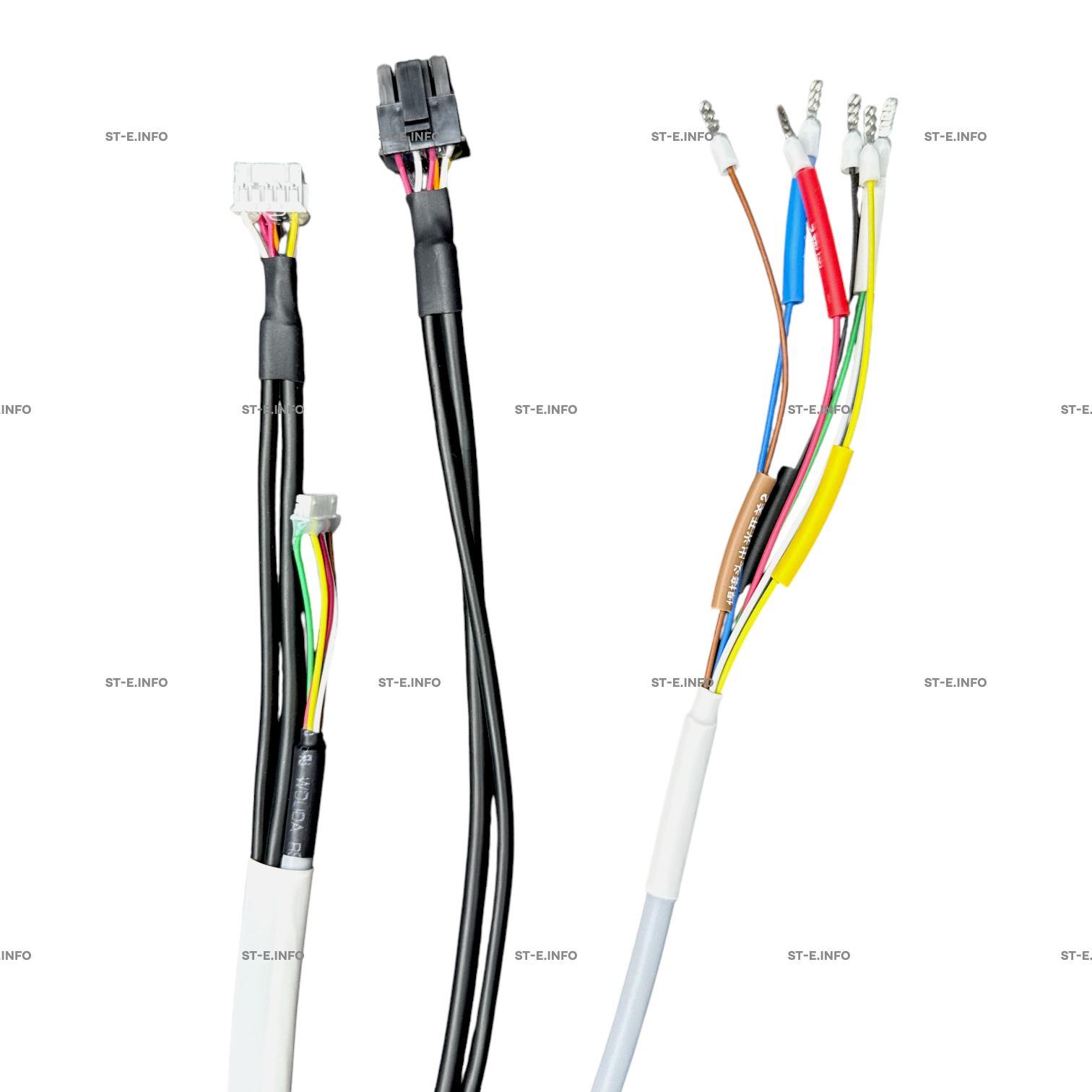

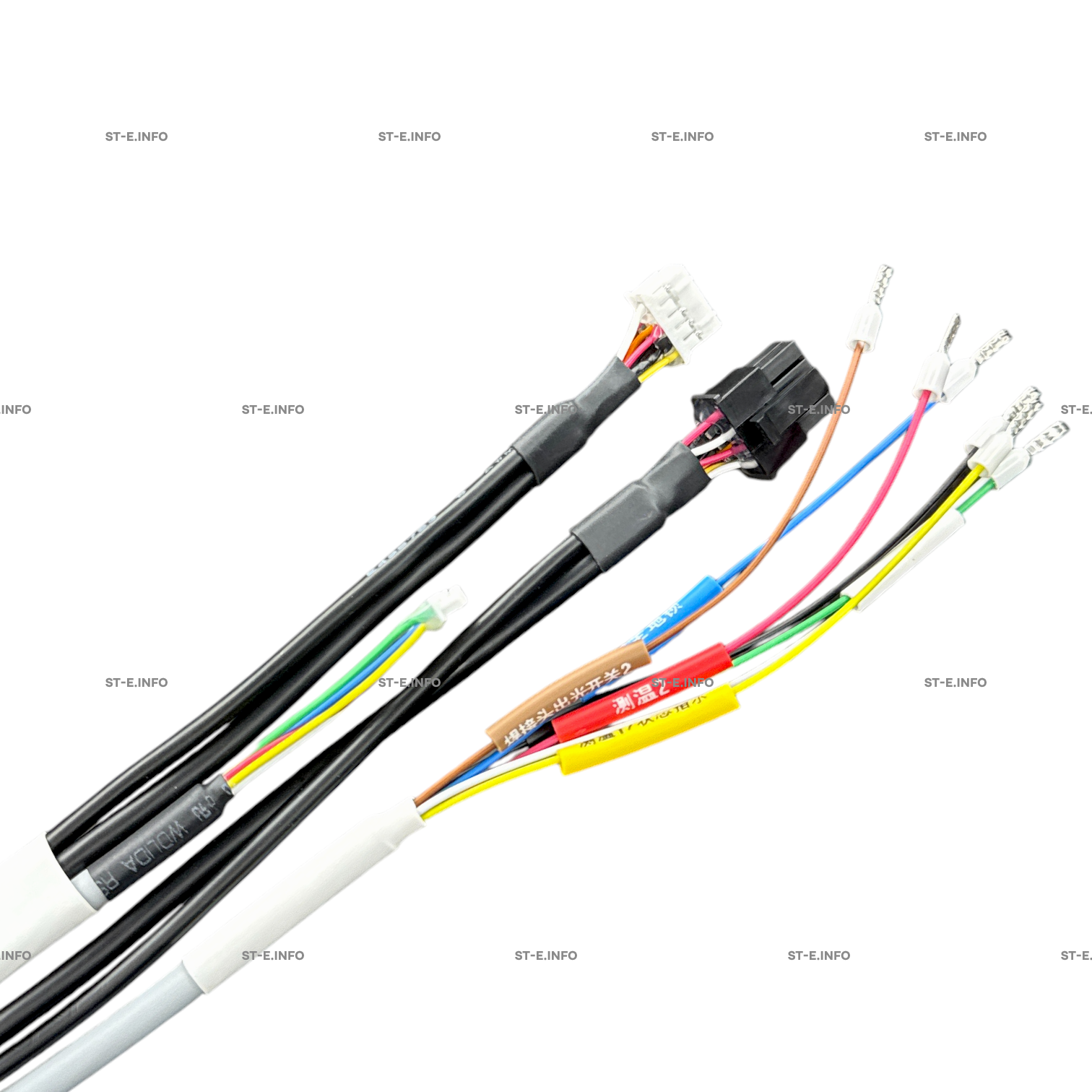

Со стороны аппарата установлены:

• чёрный прямоугольный разъём на 10 контактов;

• плоский белый прямоугольный разъём на 7 контактов.

Эта комбинация коннекторов используется рядом заводов-изготовителей источников лазерной сварки, которые применяют собственные фирменные разъёмы вместо стандартных круглых штекеров.

Со стороны горелки SUP23T расположен штатный коннектор (клемник) производителя горелки – кабель полностью совместим с оригинальной ручкой SUP23T без каких-либо переделок (проверяйте тип подключения).

Функции кабеля

Кабель тип 3 обеспечивает передачу всех необходимых сигналов между горелкой и источником:

• сигналы нажатия курка и выбора режима работы SUP23T;

• цепи межблочной безопасности (door interlock, аварийная остановка, контроль наличия горелки);

• управление подачей сварочной проволоки (при наличии подающего механизма);

• сигналы индикации и вспомогательные сервисные цепи.

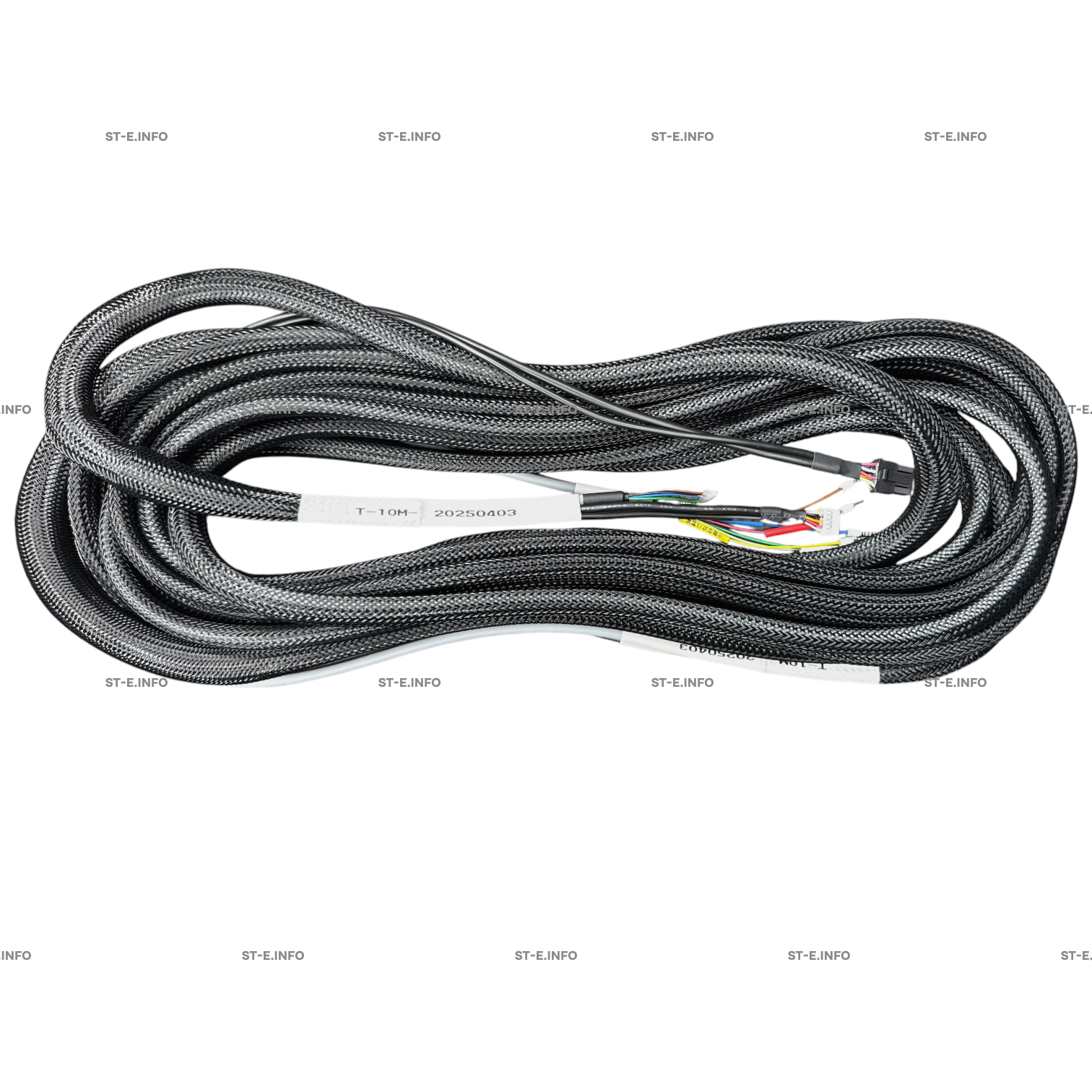

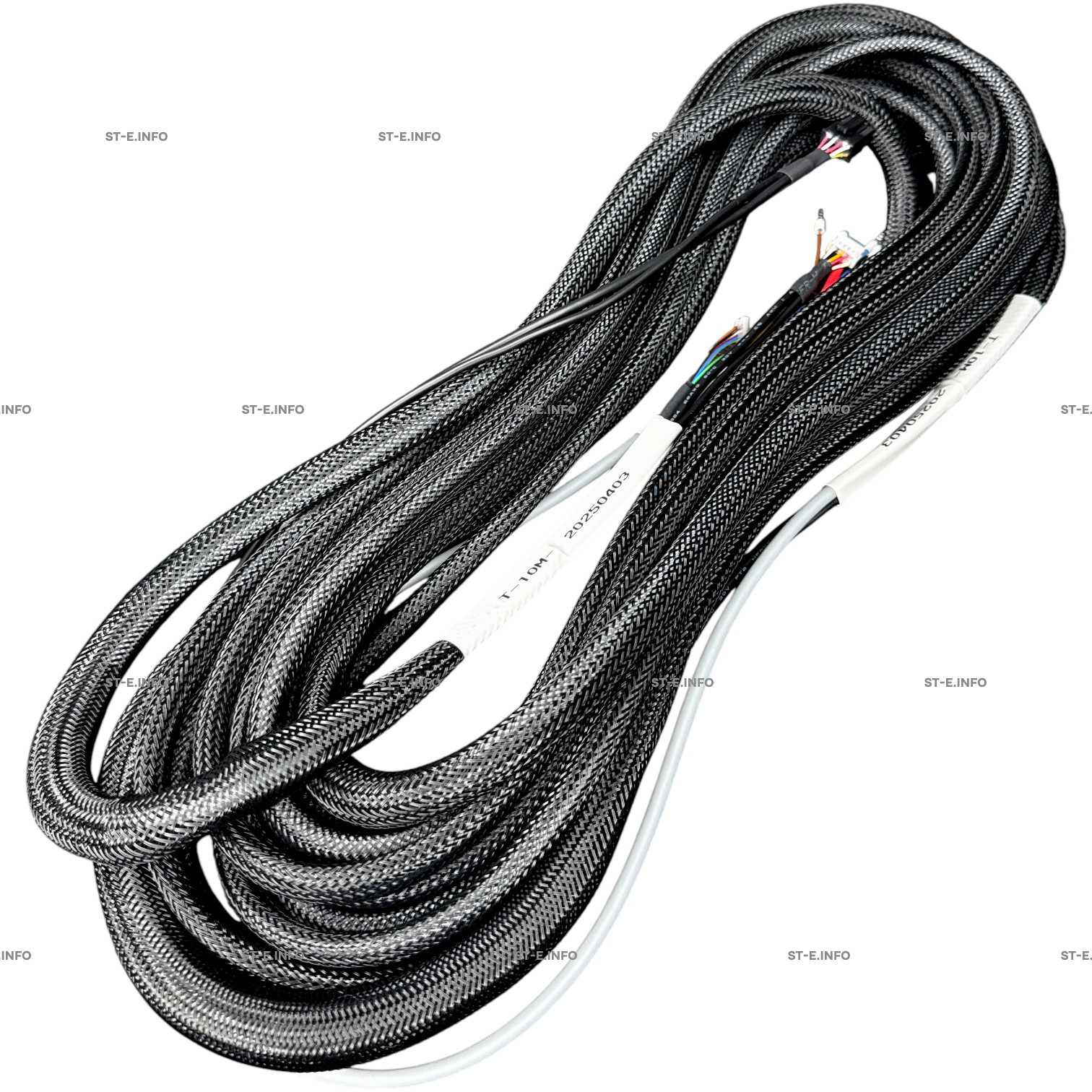

Жгут собран в общей плотной текстильной оплётке, которая защищает провода от истирания, перегибов и случайных механических повреждений.

Преимущества кабеля SUP23T, тип 3

• Полная готовность к установке – все разъёмы уже обжаты и промаркированы, достаточно вставить коннекторы в соответствующие разъёмы на аппарате и на горелке.

• Надёжная конструкция шланг-пакета – многожильный кабель в оплётке рассчитан на постоянные перемещения, что важно для ручной сварки и очистки.

• Единый стандарт для всей линейки SUP23T – электрически кабели типов 1/2/3 одинаковы; при смене или модернизации источника достаточно заменить кабель на вариант с нужным набором разъёмов.

• Оптимальная длина 10 м – позволяет свободно перемещаться вокруг изделия, не ограничивая оператора и не создавая излишнего натяжения кабеля.

Как понять, что вам нужен именно тип 3

Посмотрите на разъёмы на корпусе вашего аппарата лазерной сварки:

• если со стороны подключения горелки стоят прямоугольные разъёмы: один чёрный 10-пиновый и один плоский белый 7-пиновый, — вам подходит кабель соединительный SUP23T, тип 3;

• если разъёмы другого типа, в нашем каталоге есть кабели тип 1 и тип 2 той же длины, но с иными коннекторами.
