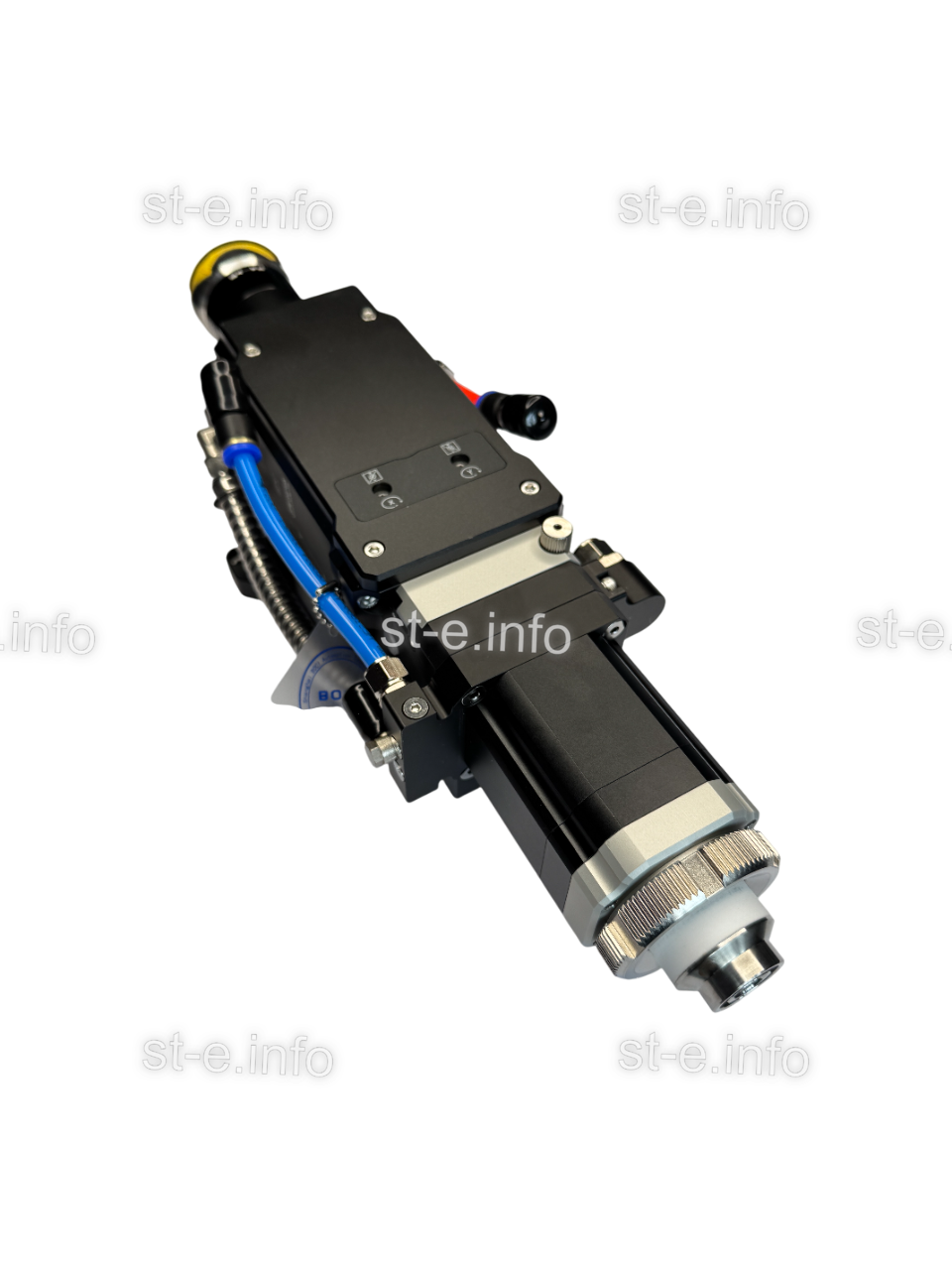

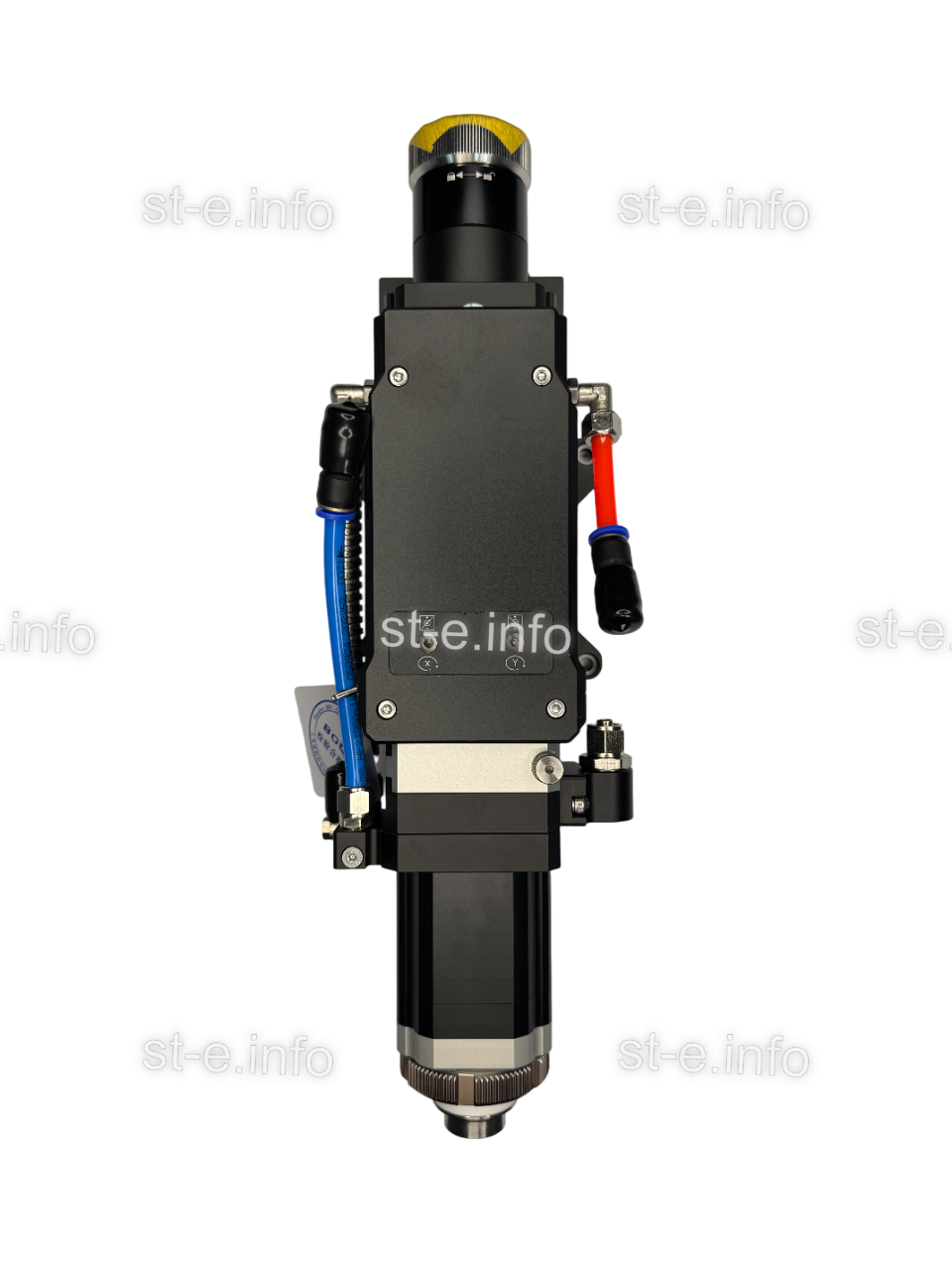

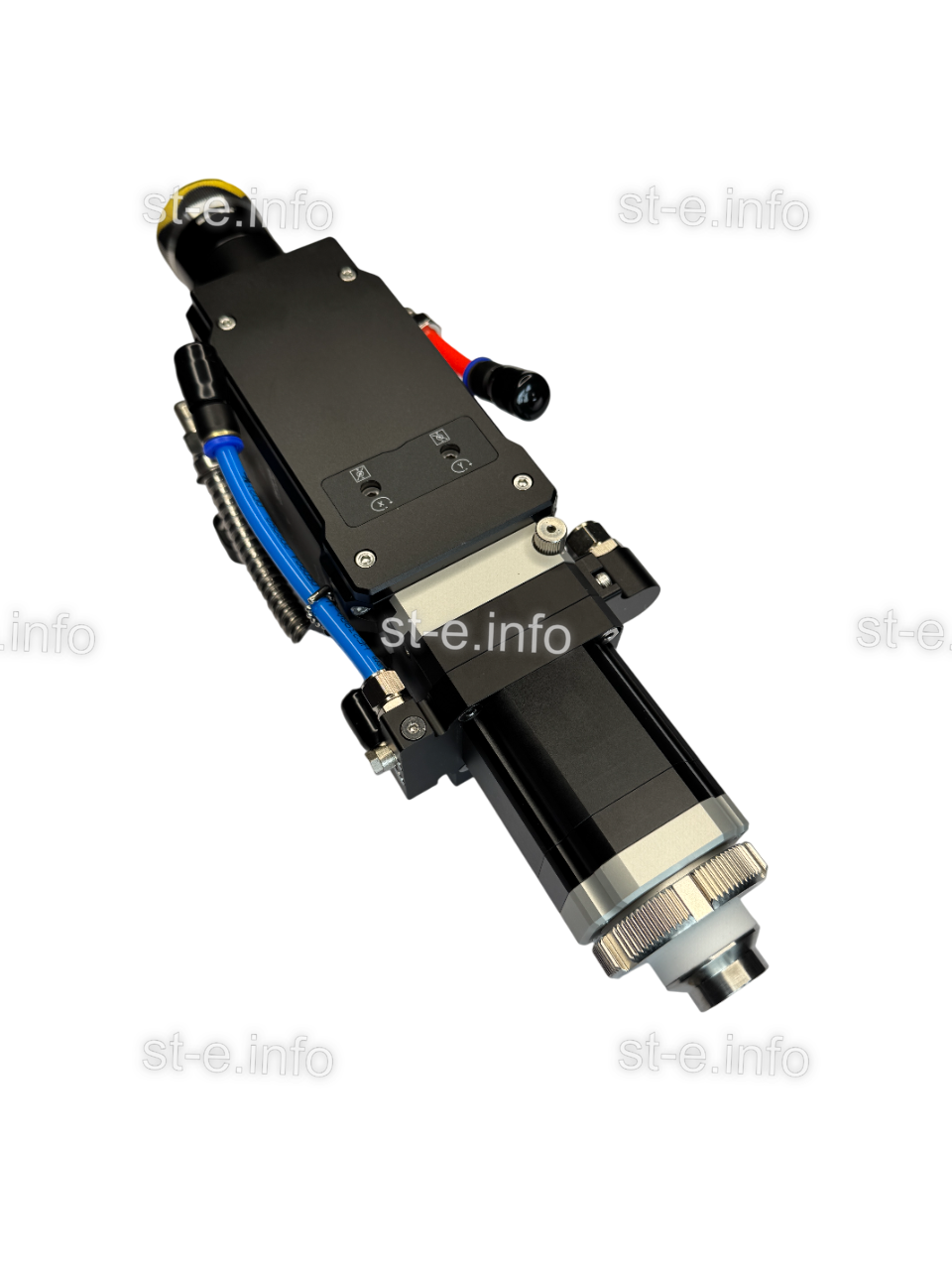

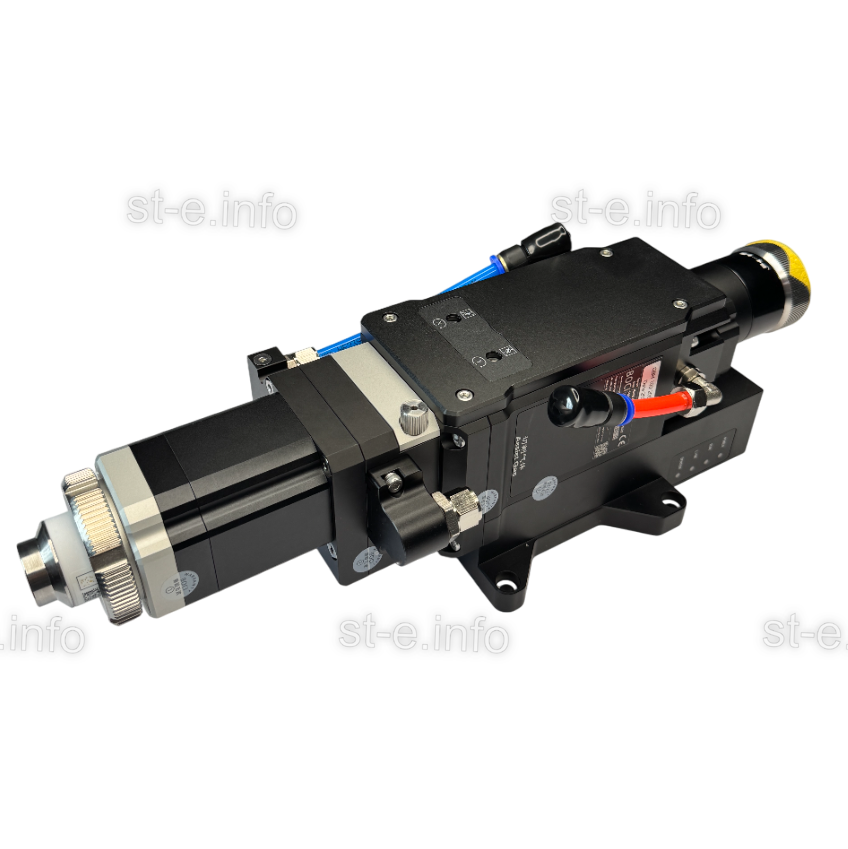

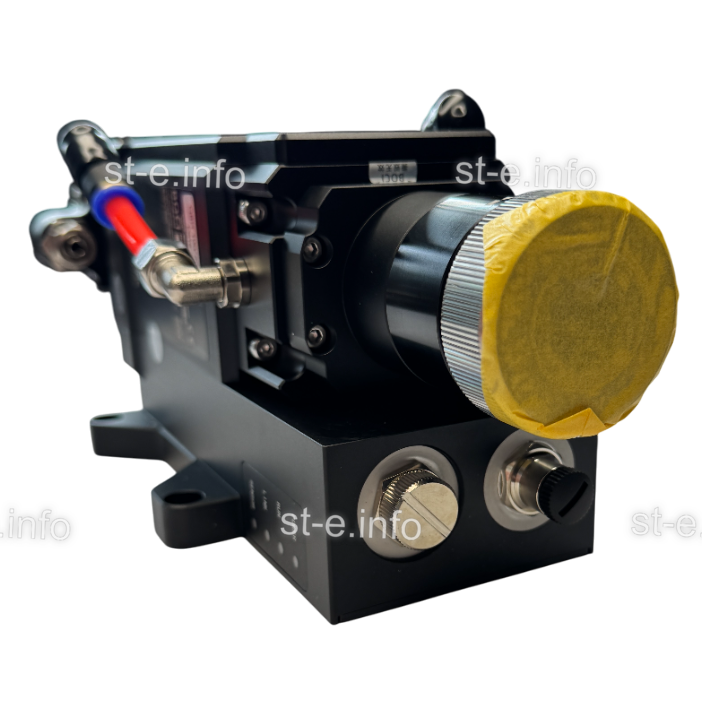

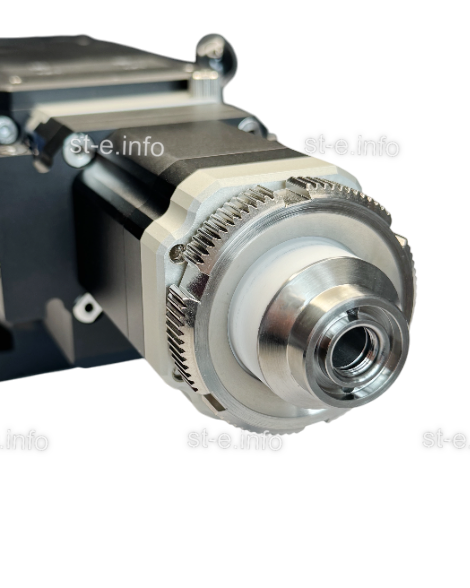

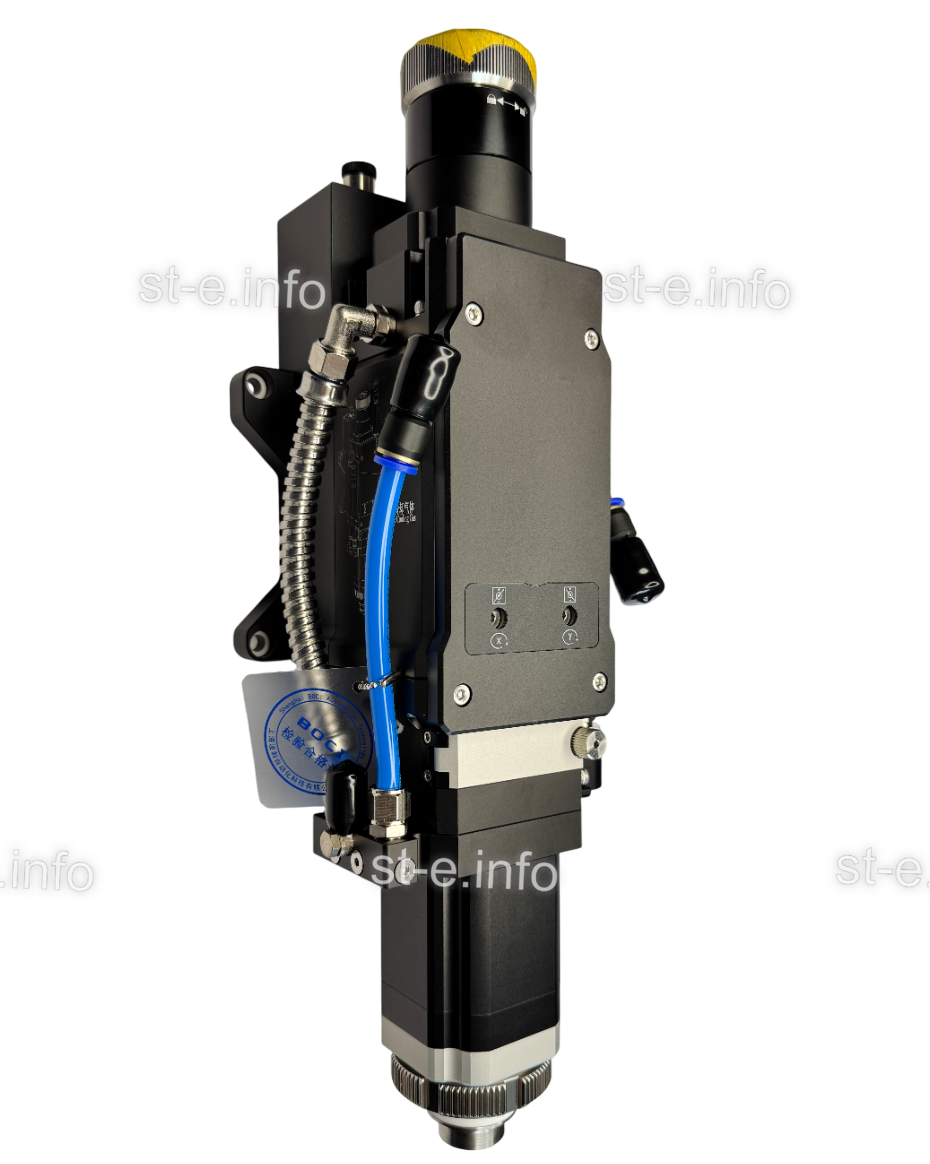

Лазерная головка для резки металла BOCI BLT421S

Лазерная головка BOCI BLT421S — это высокотехнологичное оборудование, предназначенное для точной и эффективной резки металлов. Она отличается надежной конструкцией, высокой производительностью и передовыми функциями, обеспечивающими стабильную работу в промышленных условиях.

Основные технические характеристики:

1. Тип лазера: Совместимость с волоконными лазерами различной мощности.
2. Мощность обработки: Поддержка высокомощных лазеров для резки материалов большой толщины.
3. Фокусировка: Автоматическая настройка фокусного расстояния, обеспечивающая точное резание.
4. Оптическая система: Высококачественные линзы с защитным покрытием для увеличения срока службы.
5. Система охлаждения: Встроенная система жидкостного охлаждения для предотвращения перегрева компонентов.
6. Интерфейсы и совместимость: Поддержка современных интерфейсов управления и интеграция с ЧПУ (числовым программным управлением).
7. Сенсорика: Использование датчиков для контроля высоты и мониторинга процесса резки.

Особенности конструкции:

• Корпус: Компактный и устойчивый к вибрациям дизайн, обеспечивающий стабильную работу даже при высоких нагрузках.
• Пылезащита: Специальная конструкция с защитой от пыли и брызг для длительной эксплуатации.
• Замена линз: Удобный доступ для быстрой замены защитного стекла и фокусирующих линз.
• Высокоскоростная обработка: Поддержка скоростной резки благодаря улучшенному оптическому тракту.

Преимущества:

• Снижение затрат на обслуживание благодаря длительному сроку службы компонентов.
• Повышенная точность и качество реза благодаря интеллектуальной системе фокусировки.
• Широкий спектр применения, включая обработку углеродистой и нержавеющей стали, алюминия и других металлов.

Лазерная головка BOCI BLT421S идеально подходит для использования в производственных линиях, требующих высокой точности и производительности. Ее универсальность и надежность делают ее оптимальным выбором для современных производственных задач.

Основные технические характеристики:

• Длина волны лазера: 1030–1090 нм.
• Максимальная мощность лазера: до 8 кВт.
• Интерфейс оптического волокна: QBH, EOC.
• Увеличение пятна: 1.5x или 2.0x.
• Диапазон фокусировки: ±50 мм.
• Регулировка центровки: ±1.5 мм.
• Скорость перемещения фокуса: до 7.5 м/с².
• Охлаждение: водяное, с минимальным расходом 2 л/мин, максимальным давлением 5 бар.
• Газовые подключения:
  • Резка: максимальное давление 25 бар.
  • Охлаждение сопла: максимальное давление 5 бар.

Установка и настройка:

1. Подготовка: Оборудование устанавливается в чистой зоне класса ISO 5. Перед началом работы необходимо очистить оптические элементы с использованием этанола и безворсовых материалов.
2. Монтаж:
   • Установка на Z-осевую платформу с использованием 4 крепежных винтов.
   • Регулировка центровки луча по оси XY.
3. Газовые и водяные подключения:
   • Использование фильтрованных газов высокого качества (по стандарту ISO 8573-1:2010) для продления срока службы защитных окон.
   • Применение чистой или дистиллированной воды с добавлением этанола для предотвращения образования микроорганизмов.

Преимущества:

• Надежность и безопасность: Корпус с защитой IP64, устойчивостью к пыли и влаге.
• Удобство эксплуатации: Быстрая замена верхних и нижних защитных окон.
• Точность резки: Интеллектуальная система фокусировки и высококачественные оптические элементы.
• Широкая совместимость: Поддержка различных типов лазерных волокон, включая Trumpf LLK-Q и IPG HLC-8/LC-8.
• Энергоэффективность: Оптимизация энергопотребления без потери производительности.

Рекомендации по уходу:

• Регулярно очищать защитные окна и сопла.
• Проводить проверку состояния охлаждающей жидкости каждые 2 месяца.
• Избегать работы при температурах ниже -10°C без специального оборудования.

Лазерная головка BOCI BLT421S сочетает высокую производительность и простоту интеграции в производственные линии, делая её универсальным инструментом для резки различных металлов. Она подходит для применения в автомобилестроении, машиностроении и других промышленных сферах.

Особенности эксплуатации:

1. Система управления:

   • Лазерная головка BOCI BLT421S поддерживает подключение к современным системам управления, включая Hypcut IPC и Cypcut IPC.
   • Для подключения используются шины BCS210E (для систем с шиной) или BCL4500A (для систем без шины). Настройка должна выполняться квалифицированными специалистами.

2. Охлаждение:

   • Для обеспечения стабильной работы используется жидкостная система охлаждения. Рекомендуется применять чистую воду с добавлением 10% этанола для предотвращения образования плесени.
   • При температурах окружающей среды от -10°C до 0°C необходимо использовать раствор гликоля (30%). Для более низких температур требуется установка водяного охладителя с двойной системой.

3. Газовая система:

   • Головка подключается к двум газовым линиям: для резки (максимальное давление 25 бар) и для охлаждения сопла (до 5 бар). Использование чистого газа высокой степени очистки увеличивает срок службы оптических элементов.

4. Безопасность:

   • Корпус устройства защищён от проникновения пыли и влаги (степень защиты IP64).
   • При подключении электрических компонентов важно использовать защитные колпачки, чтобы избежать попадания влаги в разъемы.

5. Замена оптических элементов:

   • Для замены верхнего или нижнего защитного окна достаточно ослабить зажимные кольца, извлечь старое стекло и установить новое. Это можно выполнить без демонтажа головки с оборудования, что минимизирует простои в работе.

Преимущества для пользователей:

• Высокая точность обработки: Центрирование луча достигается благодаря встроенным регулировочным винтам, обеспечивая качественный рез без отклонений.
• Простота обслуживания: Удобный доступ к ключевым узлам головки сокращает время на техническое обслуживание.
• Долговечность: Устойчивые к износу материалы и защитные покрытия гарантируют продолжительный срок службы даже в интенсивных производственных условиях.
• Универсальность применения: BOCI BLT421S подходит для обработки как тонких, так и толстых металлических листов, включая нержавеющую сталь, алюминий и углеродистую сталь.

Возможности настройки:

• Поддерживается автоматическая регулировка фокусного расстояния, что упрощает работу с материалами разной толщины.
• Благодаря гибкой настройке параметров, головка может быть интегрирована в производственные линии с различными типами оборудования.

Лазерная головка BOCI BLT421S — это современное решение для промышленной резки, объединяющее точность, мощность и удобство эксплуатации. Она поможет увеличить производительность, снизить издержки на обслуживание и обеспечить высокое качество готовой продукции.
