Фланцевая каретка HGW20CA

Фланцевая каретка HIWIN HGW20CA – надёжная направляющая опора для линейных перемещений

HIWIN HGW20CA — это фланцевая линейная каретка серии HG, разработанная для установки на направляющую HGR20. Благодаря низкому профилю и широкой фланцевой базе, эта модель обеспечивает повышенную устойчивость к моментам в поперечном направлении и подходит для конструкций, где важна компактность и точность.

Купить каретку HIWIN HGW20CA можно с гарантией оригинальности и доставкой по России — просто напишите нам на info@st-e.info.

⚙️ Технические характеристики HGW20CA:

• Серия: HGW (фланцевая, широкая)

• Совместимая направляющая: HGR20

• Тип установки: через фланец снизу

• Класс точности: H (высокий)

• Преднатяг: стандартный (C или ZA – уточняется при заказе)

• Нагрузочные параметры:

  • Динамическая нагрузка: ~24,200 Н

  • Статическая нагрузка: ~39,600 Н

📐 Размеры и крепление:

• Длина каретки: 77 мм

• Ширина: 63 мм

• Высота: 30 мм

• Крепёжные отверстия (по фланцу): 4×M5

• Межосевое расстояние: 40 мм по ширине, 60 мм по длине

• Вес: ~0.7 кг

Каретка устанавливается фланцем вниз, обеспечивая жёсткость и устойчивость в горизонтальной плоскости.

✅ Особенности и преимущества:

• Широкий фланец – повышенная устойчивость при боковых нагрузках

• Подходит для плоского монтажа в горизонтальных системах

• Самоустанавливающаяся форма направляющей снижает требования к точности установки

• Долгий срок службы при минимальном обслуживании

• Возможность установки смазочного модуля E2 для увеличения интервала обслуживания

🏭 Области применения:

• Роботизированные системы подачи и перемещения

• Плоские портальные конструкции

• Оборудование для автоматизированной резки

• Медицинские и лабораторные механизмы

• Точные сборочные комплексы

📌 Почему выбирают нас:

• ✔ Только оригинальные комплектующие HIWIN

• ✔ Товар в наличии или с оперативной поставкой

• ✔ Поддержка инженеров и помощь в подборе

• ✔ Отгрузка по России и странам СНГ

📩 Остались вопросы или хотите заказать HIWIN HGW20CA?
Напишите нам на info@st-e.info — мы оперативно поможем с выбором, ценой и совместимостью!

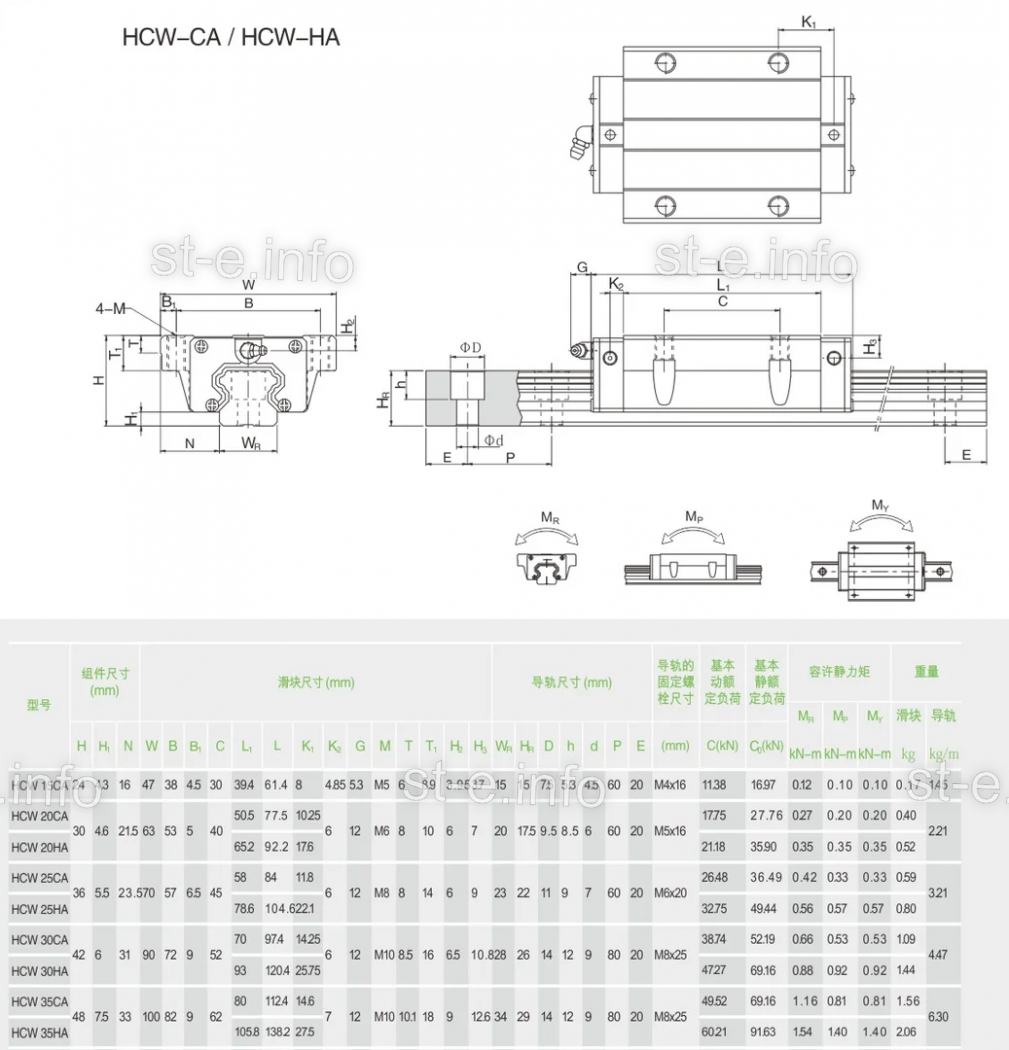

Схема и размеры:
