Переносная машина консольного типа ST COMPACT 6-1500 с ЧПУ обеспечивает удобную и качественную резку металла
Малые портативные координатные машины термической и воздушно-плазменной резки металла серии ST COMPACT представляют собой легкие обрабатывающие комплексы для раскроя листового металлопроката по заданным чертежам с использованием системы ЧПУ.

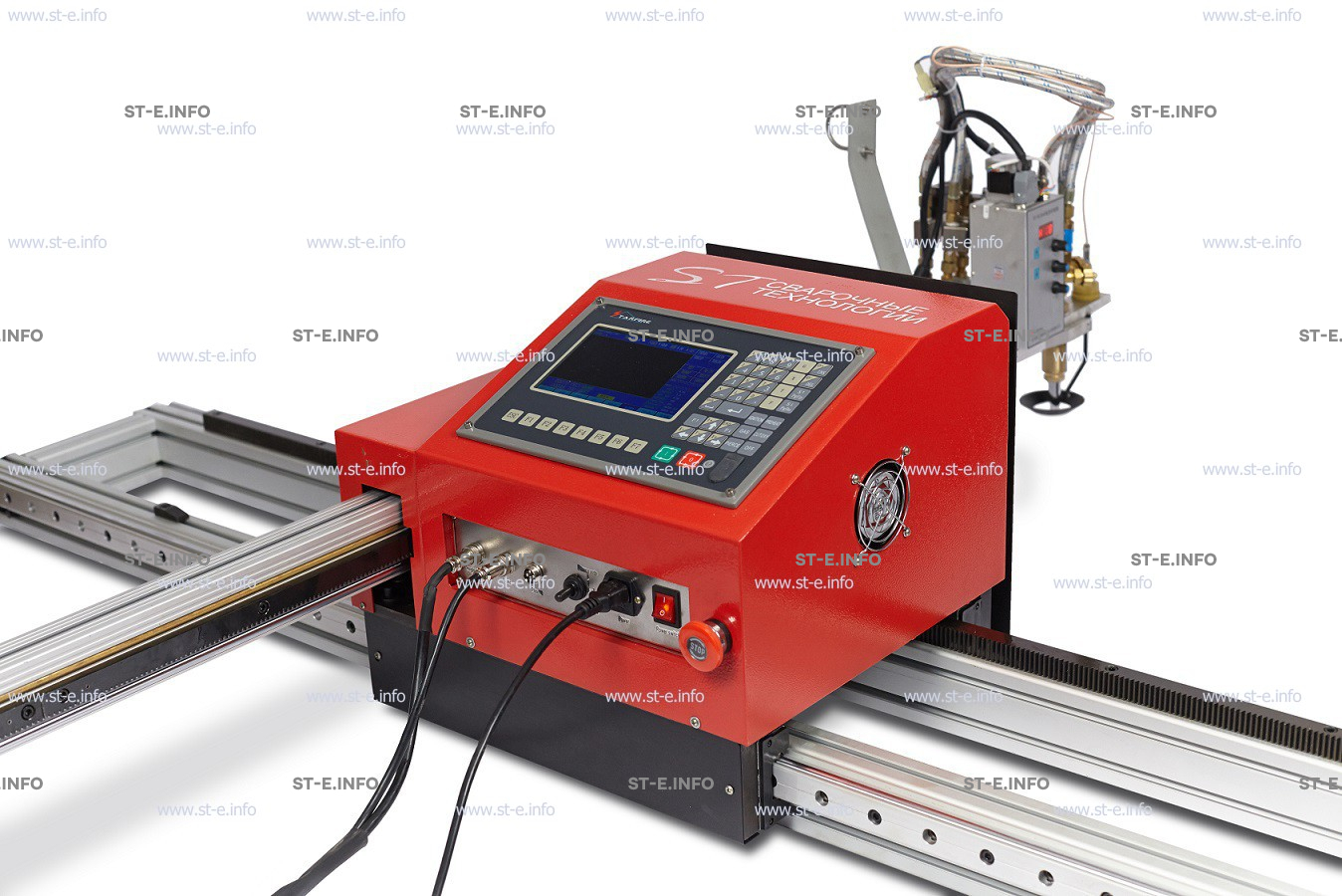

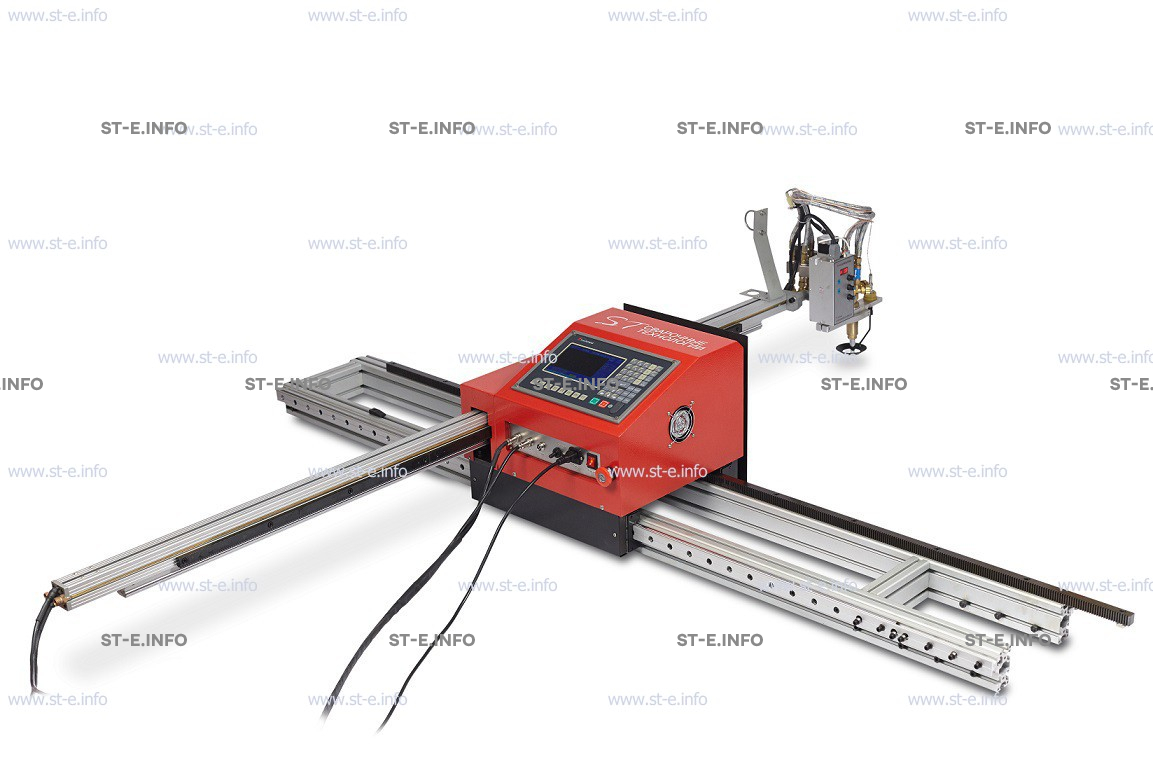

Переносная машина консольного типа ST COMPACT 6-1500 с ЧПУ – портативное оборудование для резки металла. Это система, состоящая из зубчатых реек и движущейся по ним каретки с поперечной траверсой. Благодаря легкому весу конструкции ее удобно располагать на раскраиваемом материале. Специалисты нашей компании в Волгограде проконсультируют вас по поводу этой продукции.

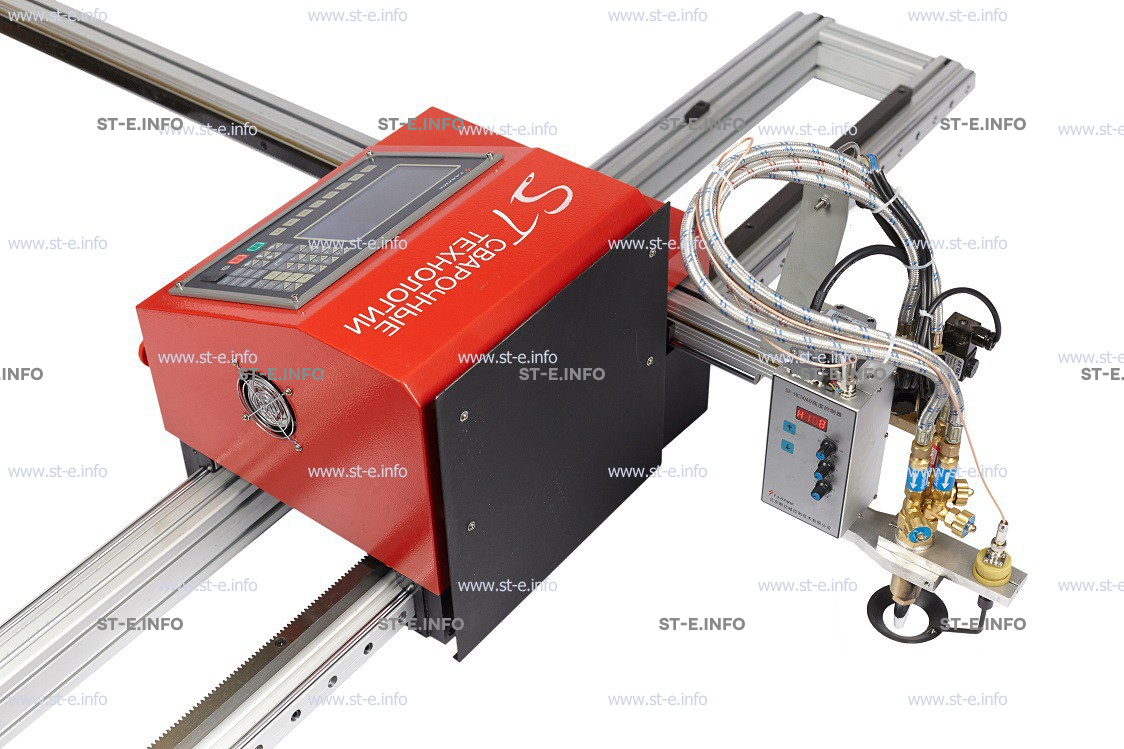

Машины состоят из продольной рамы с двумя направляющими и зубчатыми рейками, по которым движется каретка с установленной на ней поперечной траверсой и блоком числового программного управления с жидкокристаллическим экраном и клавиатурой. Консольная машина ST COMPACT 6-1500 имеет ряд преимуществ перед аналогичными, поставляемыми в Россию.
Направляющие и консоль изготовлены из высокоточного алюминиевого профиля, что обеспечивает точность направляющих рельсов при небольшом весе. В комплект машины входит Система автоматического слежения за высотой резака, позволяющая компенсировать прогиб консоли и неровности металлического листа, что значительно повышает качество раскроя. Имеется два варианта таких систем: для газовой резки с емкостным датчиком, и для плазменной резки – с датчиком по напряжению дуги. Она может применяться как в заводских (цеховых) условиях, так и на стройплощадке. При мелкосерийном производстве небольших деталей это оборудование вполне может заменить портальную машину.
Особенности:
◆ Жесткая рама: стабильность, без искажений.
◆ Двойная железная направляющая с высокой точностью. Съемный консольный профиль, легкий в транспортировке. Легкий вес всей конструкции.
◆ отличный дизайн машины;
◆ кабель управления механизмом подъема, кислородно-пропановая магистраль и шланг-пакет плазмотрона интегрированы внутри консольного профиля.
◆ модульная конструкция, легкое техническое обслуживание или ремонта оборудования. Система ЧПУ Beijing Start Microstep Control Technology Co., Ltd. зарекомендовала себя только с положительной стороны и используется многими производителями аналогичного оборудования.
◆ легкая работа оператора и машины - залог высокой производительности оборудования.
◆ разборная конструкция облегчает транспортировку и хранение оборудования.
Габаритные размеры машины: 7000*2000 мм
Площадь реза: 6000*1500 мм
Презентацию консольной машины плазменной и газовой резки вы можете посмотреть в следующем видео:
|
ПЕРЕНОСНАЯ МАШИНА ПЛАЗМЕННОЙ-ГАЗОВОЙ РЕЗКИ С ЧПУ
|
|||
|
№ |
ХАРАКТЕРИСТИКИ |
||
|
1 |
Размеры в собранном виде |
||
|
1.1 |
ШИРИНА |
2000мм |
|
|
|
ДЛИНА |
7000мм |
|
|
|
Комплект поставки |
||
|
1.2 |
ЧПУ ГАЗОВАЯ ГОРЕЛКА |
1шт |
|
|
|
КОМПЛЕКТ НАПРАВЛЯЮЩИХ |
1шт |
|
|
|
РАЗЪЕМ ПОДКЛЮЧЕНИЯ ИСТОЧНИКА |
1шт |
|
|
1.3 |
БЛОК УПРАВЛЕНИЯ ЧПУ (КИТАЙ) |
STARFIRE SH-2012AH |
|
|
|
7ми дюймовый экран |
||
|
1.4 |
УСТРОЙСТВО ПРИВОДА |
Шаговый Двигатель |
|
|
1.5 |
РЕДУКТОР |
КИТАЙ |
|
|
1.6 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ |
FASTCAM, Австралия (Стандартная поставка) |
|
|
1.7 |
МОДУЛЬ КОНТРОЛЯ ВЫСОТЫ ГОРЕЛКИ |
STARFIRE |
|
|
|
|
||
|
2 |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
||
|
2.1 |
ЭФФЕКТИВНАЯ ДЛИНА (ОСЬ-Х) |
1500мм |
|
|
|
ЭФФЕКТИВНАЯ ШИРИНА РЕЗКИ (ОСЬ-У) |
6500мм |
|
|
2.2 |
ШИРИНА ПЛАМЕНИ РЕЗКИ |
6-150мм |
|
|
2.3 |
МАКС. ТОЛЩИНА РЕЗКИ |
Зависит от мощности источника |
|
|
МАКС. ТОЛЩИНА ПРОКОЛА |
Зависит от мощности источника |
||
|
2.4 |
СКОРОСТЬ |
0-6000мм |
|
|
2.5 |
СКОРОСТЬ ГАЗОВОЙ РЕЗКИ |
50-750мм |
|
|
2.6 |
СКОРОСТЬ ПЛАЗМЕННОЙ РЕЗКИ |
50-5500мм |
|
|
2.7 |
ПОГРЕШНОСТЬ РЕЗКИ ПО ЛИНИИ |
±0.2mm/10м |
|
|
2.8 |
ПОГРЕШНОСТЬ ПОВТОРНОЙ РЕЗКИ |
±0.2мм/10м |
|
|
2.9 |
ОТКЛОНЕНИЕ ОТ ЗАДАННОЙ СКОРОСТИ |
≤±5% |
|
|
|
СПИСОК ДОПОЛНЕНИЙ |
||
|
3.1 |
СОПЛА 1,2,3 |
3шт/каждого типа (ИТОГО 9шт) |
|
|
3.2 |
ИГЛА ДЛЯ СОПЛА |
1шт. |
|
|
3.3 |
1 НАБОР ИНСТРУМЕНТОВ : гаечный ключ, отвертка, молоток |
1 набор |
|
|
4 |
РАЗМЕР УПАКОВКИ |
0.6*0.57*7.15м |
|
