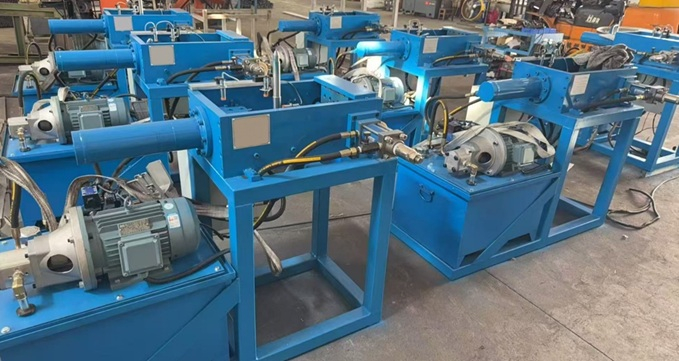

Станок подготовки концов оребренных труб ST-2

Станок подготовки концов оребренных труб ST-2 — промышленное оборудование, предназначенное для удаления оребрения на концах труб перед сваркой, вальцовкой и сборкой теплообменного оборудования. Станок обеспечивает формирование чистого технологического участка трубы, необходимого для надежного соединения и дальнейшей обработки.

Оборудование применяется при производстве теплообменников, радиаторов, воздушных охладителей и других изделий, где используются оребренные трубы с алюминиевым или медным оребрением на стальной основе.

Преимущества станка ST-2

• гидравлический привод для стабильной и равномерной обработки;
• точная зачистка концов труб без повреждения базового металла;
• отсутствие деформации и скученности ребер в зоне обработки;
• регулируемая длина очищаемого участка;
• быстрая переналадка под разные диаметры труб;
• надежная конструкция для интенсивной промышленной эксплуатации;
• снижение ручного труда и повышение производительности;
• стабильное качество обработки при серийном производстве.

Назначение оборудования

Станок ST-2 используется для подготовки концов оребренных труб к:

• сварке;
• вальцовке;
• установке в трубные решетки;
• сборке теплообменников;
• последующим механическим операциям.

Технические характеристики

• Модель: ST-2
• Тип: станок подготовки концов оребренных труб
• Материал базовой трубы: сталь
• Материал оребрения: алюминий, медь
• Диаметр трубы: 15,88–38,1 мм
• Максимальный диаметр оребрения: до 70 мм
• Длина обработки: до 150 мм
• Мощность двигателя: 3 кВт
• Питание: 380 В, 50 Гц, 3 фазы
• Габариты: 1300 × 1050 × 980 мм
• Вес: 250 кг

Принцип работы

Оребренная труба устанавливается и фиксируется в зажимном устройстве станка. После запуска оборудования с помощью ножной педали активируется гидравлическая система.

Режущий инструмент обжимает и последовательно срезает оребрение, в то время как основной гидроцилиндр обеспечивает поступательное движение. В результате формируется ровный очищенный участок заданной длины на концах трубы.

Процесс обеспечивает точную обработку без повреждения основной трубы и сохраняет структуру оставшегося оребрения.

Состав оборудования

Станок ST-2 включает:

• гидравлическую станцию;
• основной гидроцилиндр;
• вспомогательные гидроцилиндры;
• комплект режущего инструмента (оснастки);
• опорную раму;
• электрическую систему управления.

Особенности эксплуатации

• подбор оправки осуществляется в зависимости от внутреннего диаметра трубы;
• диаметр оправки должен быть меньше внутреннего диаметра трубы на 0,15–0,2 мм;
• инструмент подбирается под наружный диаметр трубы (диапазон 16–38 мм);
• длина обработки регулируется в зависимости от технологических требований.

Порядок работы:

1. Установить трубу на оправку
2. Зафиксировать в рабочей зоне
3. Запустить гидравлическую станцию
4. Установить необходимую длину обработки
5. Активировать цикл с помощью ножной педали

Важно при эксплуатации

• перед запуском необходимо заполнить систему гидравлическим маслом;
• подключение выполняется по схеме трехфазного питания с нулевым проводом;
• после запуска необходимо проверить направление вращения двигателя;
• рекомендуется регулярный контроль состояния режущего инструмента.

Почему стоит выбрать ST-2

Станок ST-2 — это не просто оборудование для снятия оребрения, а полноценное решение для подготовки труб к производственным операциям. Он обеспечивает высокую точность, повторяемость и надежность обработки, что особенно важно в серийном производстве теплообменного оборудования.

Если вам требуется станок для подготовки концов оребренных труб, оборудование для зачистки труб под сварку, или надежное решение для повышения качества производства — ST-2 станет оптимальным выбором.

Видео работы станка:
